Dự án: Dịch chuyển đường dây tải điện 110kV phục vụ công tác GPMB đường trục chính KĐT Tây Nam ( đoạn từ đường Thân Nhân Trung đến đường gom QL1A)-Chủ đầu tư: Ban quản lý dự án đầu tư xây dựng Thành phố Bắc Giang. -Đơn vị thi công: Công ty cổ phần năng lượng xây dựng và thương mại AMECT. Địa điểm xây dựng: Thành phố Bắc Giang - Tỉnh Bắc Giang
I. Quy mô dự án:
Gói thầu số 11: Xây lắp + thiết bị hạng mục: Dịch chuyển đường dây tải điện 110kV phục vụ công tác GPMB
+ Phần cột 110kV.

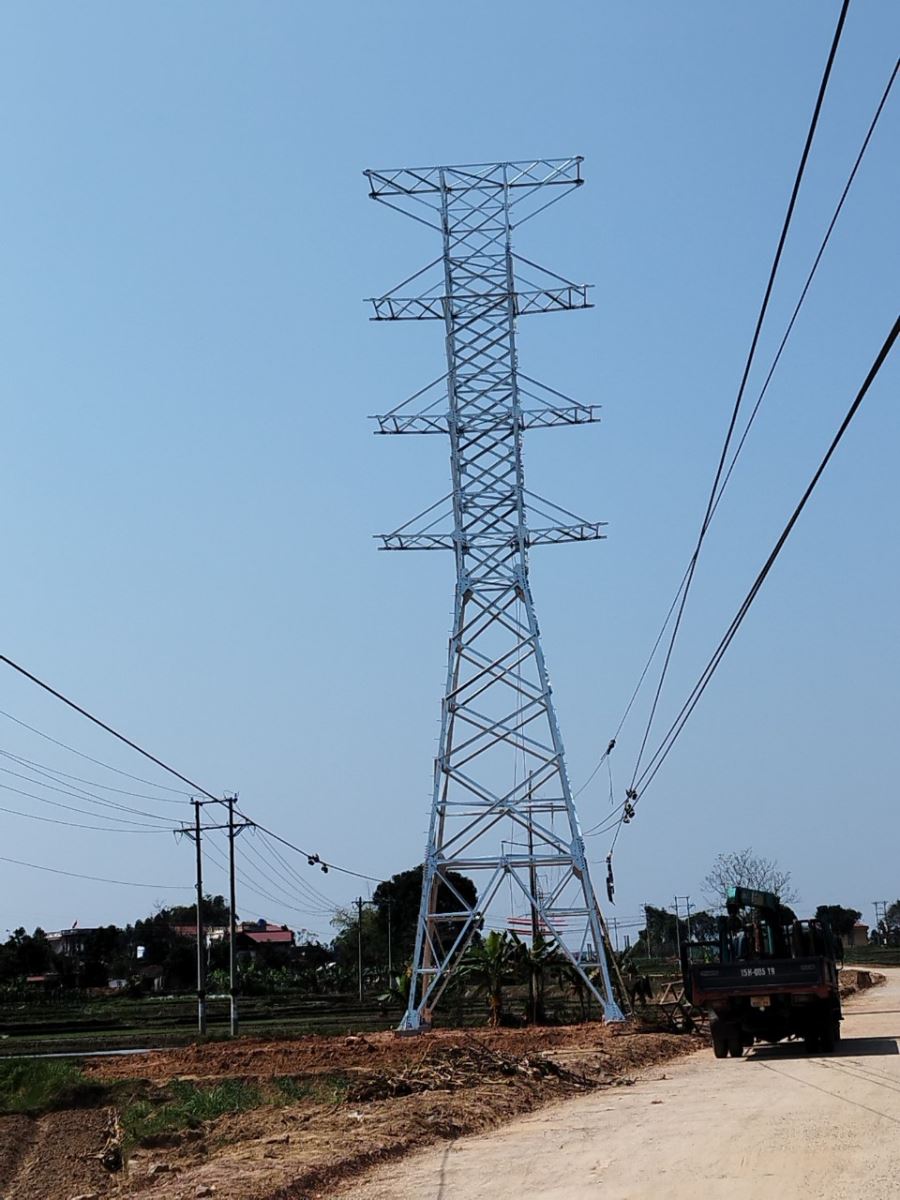

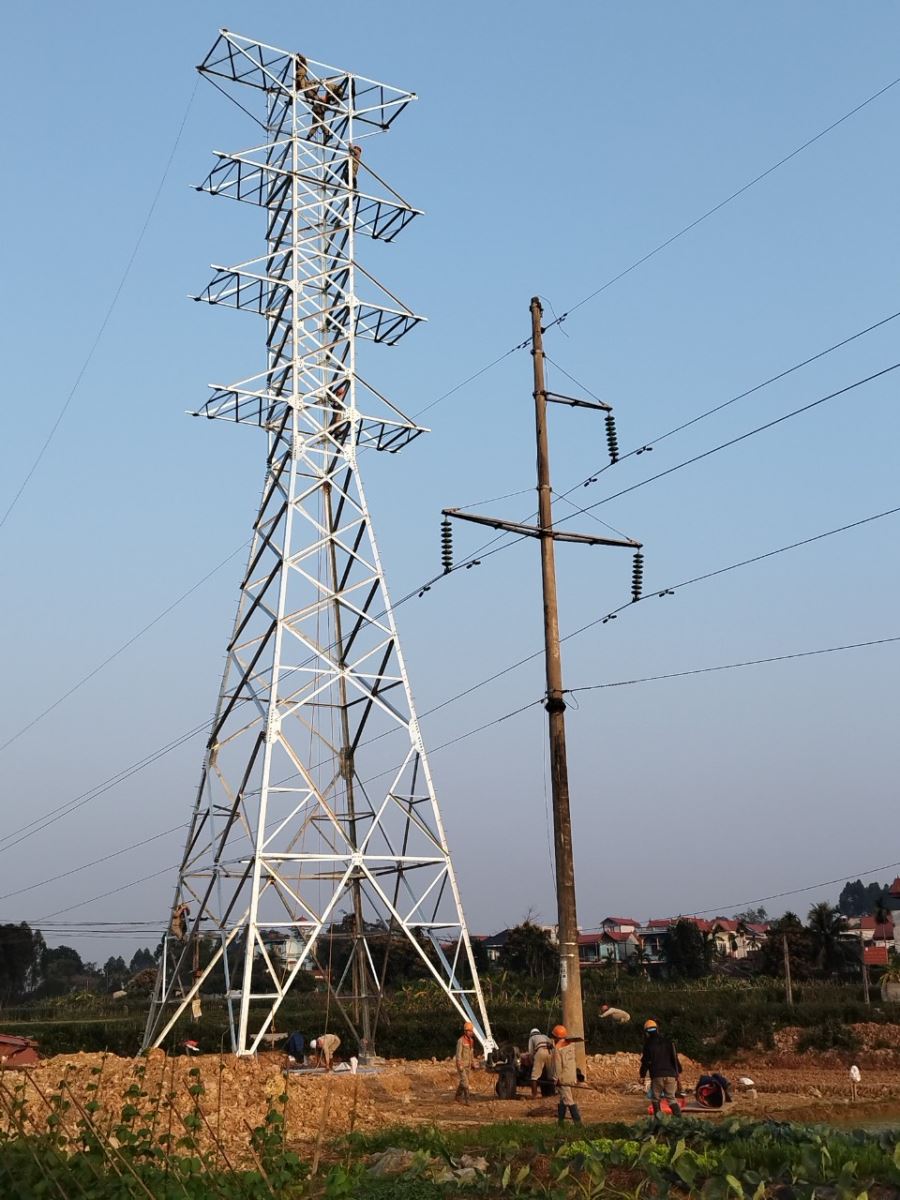

Dựng mới 02 cột néo 43A, 45A bằng thép hình một mạch hai dây chống sét cao 33m (N112-33C), kích thước chân đế 9x9m, đỉnh 2x2m.
+ Phần móng

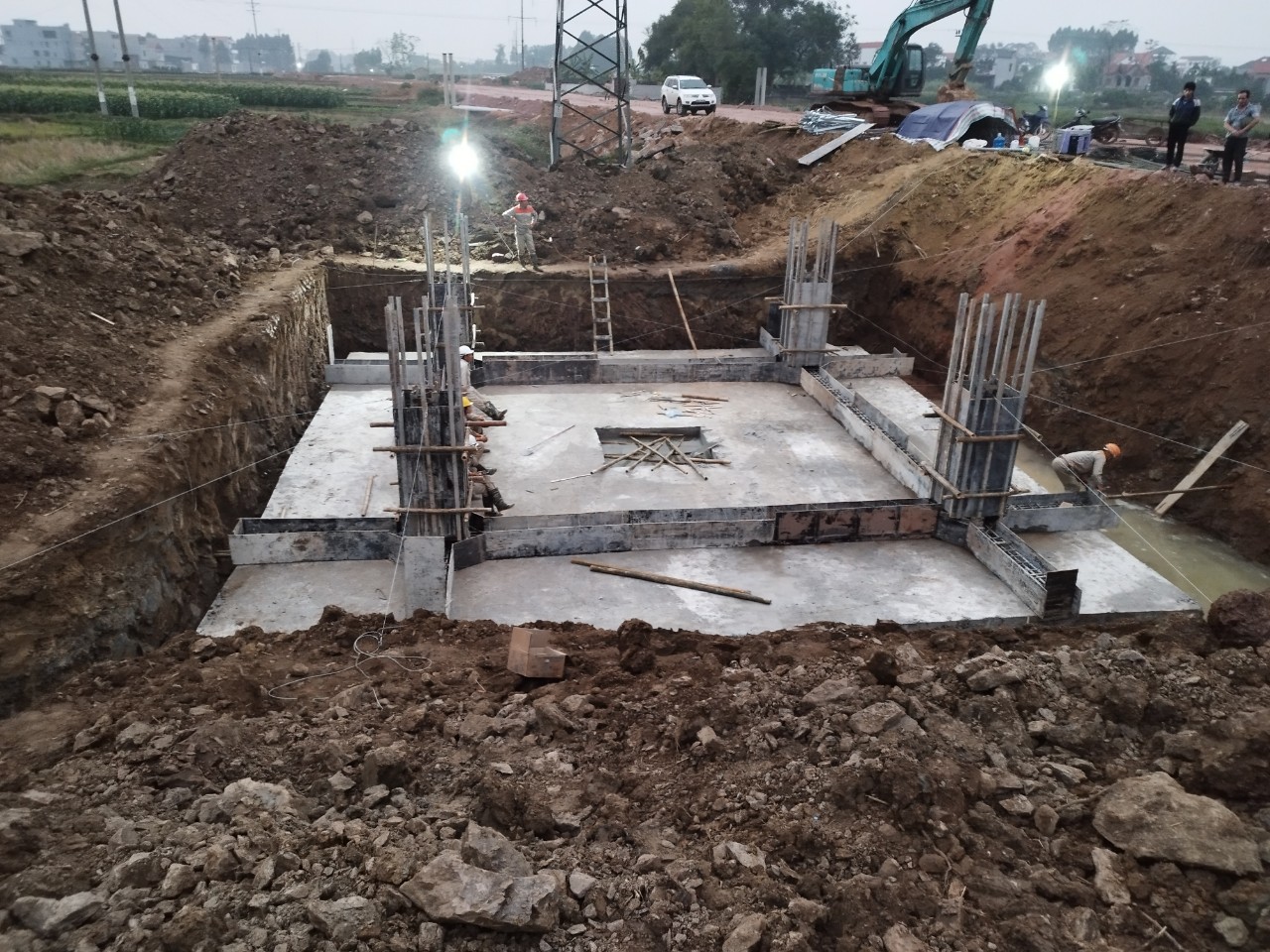

- Móng cột sử dụng móng bê tông cốt thép mác 250# (MB90-130, MB90- 130A) bản đế kích thước 13x13x1,2m, chân cột BTCT kích thước 0,8x0,8m cao 3,2m trên lớp cát đầm chặt K90 dày 1,0m. Gia cố móng bằng cọc tre 25cọc/m2 cọc dài 2,5m. Xây đá hộc kè xung quanh móng cao 2,2m, tường dày 40-80cm.
+ Dây dẫn
- Căng mới 810m dây ACSR240/32, 270m dây chống sét trong khoảng cột trồng mới 43A, 45A. Cách điện dùng sứ chuỗi néo đơn ND12-1, sứ chuỗi chống sét NCS; lắp đặt chống sét van 110kV (1 pha). Tiếp địa cột thép RS2.30
+ Thu hồi
- Tháo hạ, kéo căng dây dẫn, dây cáp quang trong khoảng néo từ cột 38 đến cột 43A, từ cột 45A đến cột 50 chiều dài khoảng cột là 2.282m.
- Thu hồi 03 cột BTLT 20m, 800m dây dẫn và phụ kiện.
II. Hình ảnh thi công
